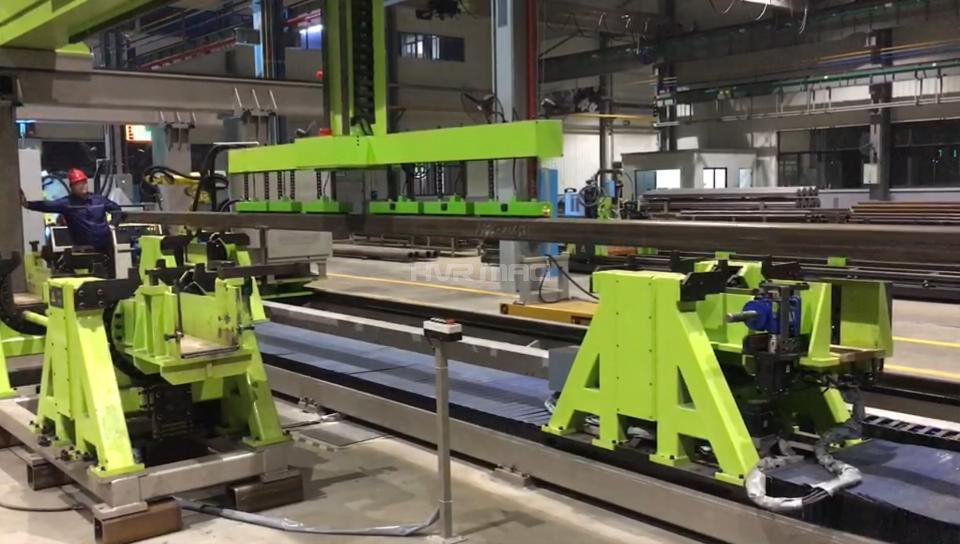

Электропостоянные магниты могут использоваться в качестве магнитных захватных устройств, встроенных в портальные роботы, для захвата, подъема, загрузки, размещения, перемещения деталей из черных металлов для линии автоматизации в качестве рабочего инструмента робота.
Магнитная обработка продуктов сокращает время и количество действий, необходимых для автоматизации процесса и обеспечения его бесперебойной работы.
Размер/сила захвата магнитного захвата может быть спроектирована и изготовлена по требованию заказчика.
Особенности постоянного электромагнитного захвата для портального робота:
1. Индивидуальная конструкция для наилучшего соответствия различным потребностям автоматизации.
2. Легкий вес с максимальным захватом рабочего органа робота.
3. Отсутствие деформации/вмятины под нагрузкой из-за равномерной силы захвата магнитов.
4. Сила магнитного поля сохраняется при отключении электричества – детали не падают, безопасность на рабочем месте гарантирована.
5. Безопасный и эффективный сбор и размещение для повторных операций.
6. Снижение трудозатрат и повышение производительности.
ПРЯМОУГОЛЬНЫЕ МАГНИТЫ HEPMP ДЛЯ НОРМАЛЬНОЙ ПЛАСТИНЫ
|
Макет
|
Номинальная подъемная сила
(толщина листа ≥ 16 мм) |
Tолщина
Листовой Стали |
Максимальная
Tяга |
L
|
W
|
H
|
Вес
|
|---|---|---|---|---|---|---|---|
|
HEPMP-1510P50
|
160kg
|
≥6mm
|
650kg
|
150mm
|
100mm
|
72mm
|
8kg
|
|
HEPMP-320P50
|
320kg
|
≥6mm
|
1300kg
|
180mm
|
180mm
|
72mm
|
17kg
|
|
HEPMP-500P50
|
500kg
|
≥6mm
|
1950kg
|
250mm
|
180mm
|
72mm
|
23kg
|
|
HEPMP-720P50
|
720kg
|
≥6mm
|
2925kg
|
250mm
|
250mm
|
72mm
|
32kg
|
|
HEPMP-2012P70
|
320kg
|
≥8mm
|
1100kg
|
190mm
|
110mm
|
72mm
|
12kg
|
|
HEPMP-2020P70
|
640kg
|
≥8mm
|
2200kg
|
200mm
|
200mm
|
72mm
|
22kg
|
ПРЯМОУГОЛЬНЫЕ МАГНИТЫ HEPMP ДЛЯ ТОНКОЙ ПЛАСТИНЫ
|
Макет
|
Номинальная подъемная сила
(толщина листа ≥ 16 мм) |
Tолщина
Листовой Стали |
Максимальная
Tяга |
L
|
W
|
H
|
Вес
|
|---|---|---|---|---|---|---|---|
|
HEPMP-30P30B
|
30kg
|
2-12mm
|
120kg
|
100mm
|
54mm
|
58mm
|
2.2Kg
|
|
HEPMP-60P30B
|
60kg
|
2-12mm
|
200kg
|
100mm
|
100mm
|
58mm
|
4.6Kg
|
|
HEPMP-100P30B
|
100kg
|
2-12mm
|
400kg
|
140mm
|
100mm
|
58mm
|
5.5Kg
|
|
HEPMP-200P30B
|
200kg
|
2-12mm
|
800kg
|
260mm
|
100mm
|
58mm
|
10Kg
|
|
HEPMP-60P30
|
60kg
|
3-12mm
|
220kg
|
110mm
|
60mm
|
58mm
|
3.7Kg
|
|
HEPMP-1406P30
|
90kg
|
3-12mm
|
320kg
|
140mm
|
600mm
|
58mm
|
4.0Kg
|
|
HEPMP-1906P30
|
120kg
|
2-12mm
|
440KG
|
190mm
|
60mm
|
58mm
|
4.8Kg
|
ПРЯМОУГОЛЬНЫЕ МАГНИТЫ HEPMSP ДЛЯ СТАЛЬНОЙ ТРУБЫ И КРУГЛОГО ПРОКАТА
|
Макет
|
Номинальная подъемная сила
(толщина стенки трубы ≥ 12 мм) |
Tолщина Стенки Tрубы
|
Максимальная
Tяга |
L
|
W
|
H
|
Вес
|
|---|---|---|---|---|---|---|---|
|
HEPMSP-60P45×24
|
60kg
|
≥3mm
|
240kg
|
145mm
|
90mm
|
81mm
|
8Kg
|
|
HEPMSP-100P45×24
|
100kg
|
≥3mm
|
360kg
|
200mm
|
120mm
|
81mm
|
12Kg
|
|
HEPMSP-200P45×24
|
200kg
|
≥3mm
|
600kg
|
370mm
|
105mm
|
81mm
|
17Kg
|
|
HEPMSP-300P45×24
|
300kg
|
≥3mm
|
900kg
|
435mm
|
105mm
|
81mm
|
23.5Kg
|
КРУГЛЫЕ МАГНИТЫ HEPM1 ДЛЯ СТАЛЬНЫХ ПЛАСТИН
|
Макет
|
Номинальная подъемная сила
|
Tолщина
Листовой Стали |
Максимальная
Tяга |
D
|
H
|
Вес
|
Примечания
|
|---|---|---|---|---|---|---|---|
|
HEPM1-25
|
3kg
|
≥2mm
|
15kg
|
25mm
|
35mm
|
120g
|
|
|
HEPM1-40-A
|
20kg
|
≥4mm
|
80kg
|
40mm
|
40mm
|
420g
|
Central holeM8
|
|
HEPM1-40-B
|
20kg
|
≥4mm
|
80kg
|
40mm
|
40mm
|
350g
|
|
|
HEPM1-50
|
30kg
|
≥6mm
|
100kg
|
49mm
|
45mm
|
650g
|
|
|
HEPM1-60-A
|
50kg
|
≥8mm
|
200kg
|
59mm
|
50mm
|
1Kg
|
Central holeM12
|
|
HEPM1-60-B
|
50kg
|
≥8mm
|
200kg
|
59mm
|
50mm
|
1Kg
|
3-M6
|
|
HEPM1-75
|
90kg
|
≥12mm
|
400kg
|
78mm
|
48mm
|
1.5Kg
|
3-M6
|
|
HEPM1-100
|
150kg
|
≥16mm
|
650kg
|
100mm
|
65mm
|
3.5Kg
|
3-M6
|
|
HEPM1-125
|
250kg
|
≥20mm
|
1200kg
|
125mm
|
65mm
|
6Kg
|
3-M8
|
|
HEPM1-150
|
320kg
|
≥25mm
|
1500kg
|
158mm
|
70mm
|
9.5Kg
|
3-M 10
|
HVR MAG может изготовить на заказ магнитные захватные устройства (инструменты на оконечности руки робота), которые используются для захвата и перемещения таких предметов, как перфорированные стальные детали, заготовки и перфорированный стальной лист, в универсальных роботизированных применениях в автомобильной промышленности, в зависимости от ваших потребностей автоматизации.
Работайте напрямую с нашей опытной командой для решения самых сложных инженерных задач.
